DC-DC 降压转换器
Step-down DCDC converter
下载datasheet
加入购物车
珍藏
- 产品先容
- 手艺资料
- 参数比照
产品特征
特征：
形貌：
- 切合汽车应用标准
- 通过 AEC-Q100 认证，，，，，，详细指标如下：
- 器件温度品级 1：情形事情温度规模 -40°C 至 125°C
- 器件人体模子静电放电品级：H2
- 器件充电器件模子静电放电品级：C3B
- 宽输入电压规模：2.9V-7V
- 输出电压规模：0.6V 至 VIN * Dmax
- 集成 MOSFET，，，，，，高侧/低侧功率管导通电阻为 15mΩ / 5mΩ
- 牢靠软启动时间：0.8ms
- 牢靠开关频率：2.2MHz
- 可选事情模式：PFM、USM、FCCM
- 可选电流限制：
- 8A 限流（支持 6A 输出电流）
- 10A 限流（支持 8A 输出电流）
- 逐周期电流限制
- 输出过压�；；�
- 过温�；；�

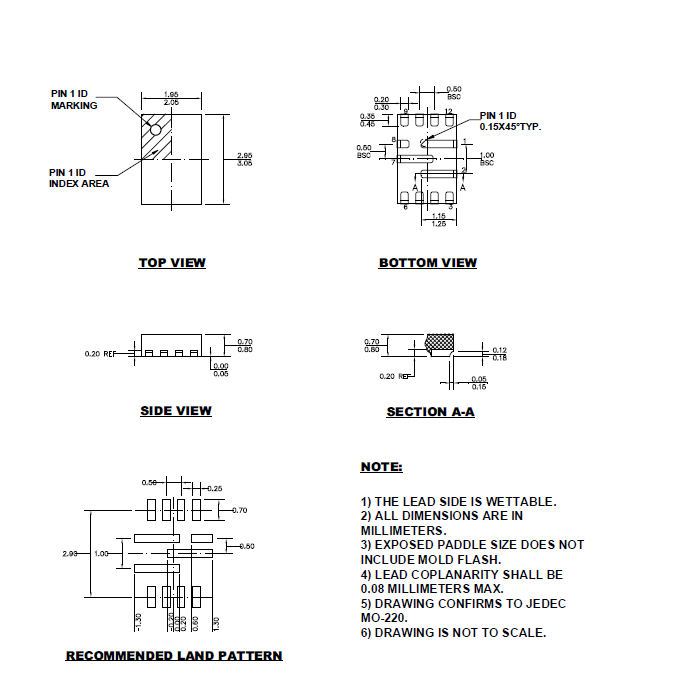

- 封装：QFN2X3-12L
形貌：

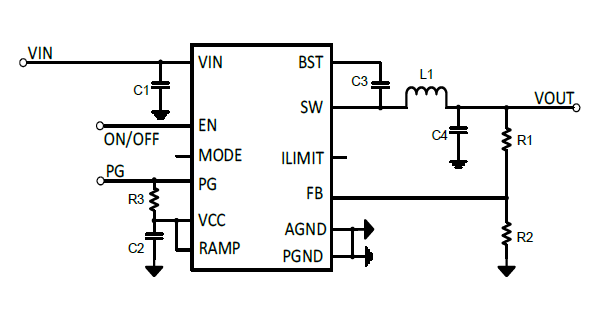

SCT2161Q 是一款高效率同步降压 DC-DC 转换器，，，，，，输入电压规模为 2.9V–7V，，，，，，可调输出电压低至 0.6V。。。。。该器件接纳紧凑的 2mm×3mm QFN 封装，，，，，，可提供 6A/8A 的一连输出电流。。。。。器件内部完全集成磷七侧和低侧功率 MOSFET，，，，，，导通电阻划分为 15mΩ 和 5mΩ，，，，，，有用降低了导通消耗。。。。。
SCT2161Q 接纳 恒定导通时间控制 架构，，，，，，具备快速的瞬态响应和简化的环路稳固性设计。。。。。其开关时钟频率牢靠为 2.2MHz，，，，，，以优化滤波器尺寸和输出电压纹波。。。。。器件内置 1ms 牢靠软启动时间，，，，，，可避免输出电压斜坡启动时代泛起浪涌电流。。。。。其 开漏输出电源停当信号 用于指示输出电压处于调理规模内。。。。。
SCT2161Q 提供 MODE 引脚，，，，，，可选择 脉冲频率调制模式 以实现轻载节能，，，，，，或选择 超声波模式 以在轻载或无负载条件下坚持开关频率高于可听频率规模，，，，，，亦或选择 强制一连导通模式 以获得更小的输出纹波。。。。。
器件具备完整的�；；すπВ�，，，，，包括过流�；；ぁ⑶费贡；；ず腿裙囟媳；；�。。。。。该转换器仅需少少的外部元件，，，，，，并提供 QFN-12（2mm×3mm） 封装形式。。。。。
应用：
• Automotive Infotainment
• Infotainment and Cockpit Systems
• Solid state driver
• Portable Instruments
• Industrial Supplies
手艺资料
| 问题 | 时间 | 下载 |
|---|---|---|
| SCT2161Q Datasheet Rev 0.81 | 2026-01-28 |
