DC-DC 降压转换器
Step-down DCDC converter
下载datasheet
加入购物车
珍藏
- 产品先容
- 手艺资料
- 参数比照
产品特征
特征：
- 宽输入电压规模：3.8V-40V
- 一连输出电流3.5A
- 0.8V±1%反响参考电压
- 集成80mΩ高侧功率MOSFET和50mΩ低侧功率MOSFET
- 轻载PSM事情模式
- 在睡眠模式下静态电流25uA
- 开关频率570kHz
- 100ns最小导通时间
- 2ms内部软启动时间
- 外部时钟信号同步
- 抖频（FSS）功效用于EMI优化
- 可调理的输入欠压锁定阈值及延迟
- 低压差模式
- 可支持负压输出
- 过压和过温保�；；；；；�

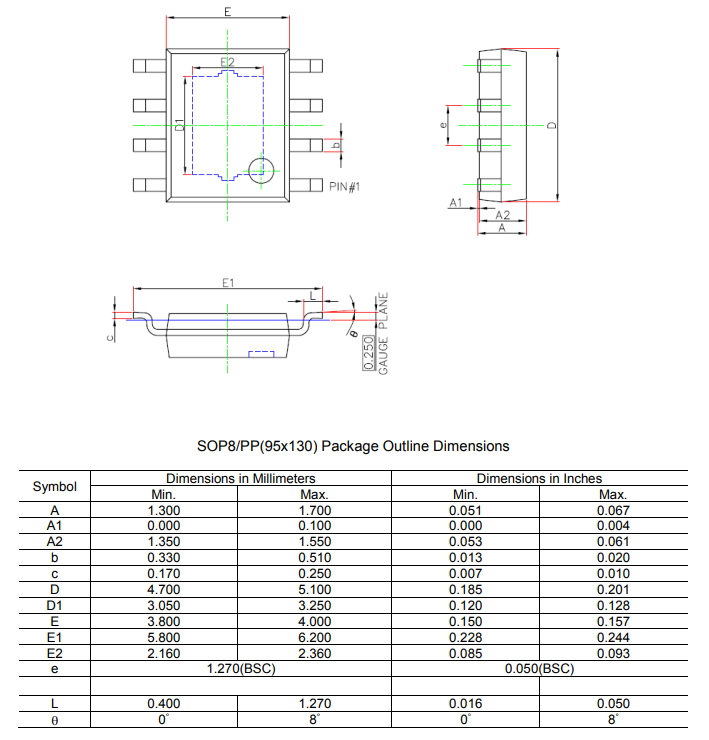

- 接纳ESOP-8封装
形貌：
SCT2433是一款3.5A同步降压转换器， ，，，，，具有从3.8V到40V的宽输入电压规模， ，，，，，集成了80m?高侧MOSFET和50m?低侧MOSFET。。。 。。SCT2433接纳峰值电流模式控制， ，，，，，轻载PSM事情模式， ，，，，，具有典范的25uA低静态电流， ，，，，，有助于转换器在轻载或待机条件下实现高效率。。。 。。
SCT2433具有570kHz开关频率和内部软启动功效。。。 。。该转换器允许从高输入电压到低输出电压的功率转换， ，，，，，高侧MOSFET的最小导通时间为100ns。。。 。。它还支持从输入到输出低电压差下的低压差LDO事情。。。 。。
SCT2433是一款电磁滋扰（EMI）友好型降压转换器， ，，，，，接纳优化设计以降低EMI。。。 。。SCT2433的特点是抖频FSS功效， ，，，，，开关频率的颤抖规模为±6%， ，，，，，颤抖周期为开关频率的1/512， ，，，，，以此来EMI。。。 。。
SCT2433提供逐周期电流限制和打嗝过电流保�；；；；；ぁ⒐卤；；；；；；ぁ⑹涑龉贡；；；；；；ず褪淙肭费贡；；；；；；�。。。 。。该装备接纳ESOP-8封装。。。 。。
SCT2433具有570kHz开关频率和内部软启动功效。。。 。。该转换器允许从高输入电压到低输出电压的功率转换， ，，，，，高侧MOSFET的最小导通时间为100ns。。。 。。它还支持从输入到输出低电压差下的低压差LDO事情。。。 。。
SCT2433是一款电磁滋扰（EMI）友好型降压转换器， ，，，，，接纳优化设计以降低EMI。。。 。。SCT2433的特点是抖频FSS功效， ，，，，，开关频率的颤抖规模为±6%， ，，，，，颤抖周期为开关频率的1/512， ，，，，，以此来EMI。。。 。。
SCT2433提供逐周期电流限制和打嗝过电流保�；；；；；ぁ⒐卤；；；；；；ぁ⑹涑龉贡；；；；；；ず褪淙肭费贡；；；；；；�。。。 。。该装备接纳ESOP-8封装。。。 。。
应用：
- 电池组供电系统-无线电动工具、无线家电、无人机、航空建模、GPS追踪器等。。。 。。打火机适配器、充电器
- 液晶显示器
- USB Type-C供电， ，，，，，USB充电
- 工业和医疗漫衍式电源
- 光通讯和网络系统
- 汽车系统
手艺资料
| 问题 | 时间 | 下载 |
|---|---|---|
| SCT2433 评估版指南 | 2024-10-24 |
 下载
|
| SCT2433STER-可靠性报告011129 R7.0 | 2024-11-05 |
登录下载
|
| SCT2433 Datasheet Rev 1.5 | 2024-12-12 |
下载
|
