无线充电发射端 PMIC
下载datasheet
加入购物车
珍藏
- 产品先容
- 手艺资料
- 参数比照
产品特征
特征:
形貌：
- VIN 输入电压规模：4.2V - 13V
- PVIN 输入电压规模：1V - 13V
- 最大传输功率：高达 10W
- 集玉成桥功率级：功率 MOSFET 导通电阻为 9mΩ
- 集成 5V-100mA LDO
- PVIN 引脚集成 2 输入电容，，，以增强 EMI 抑制性能
- 内置 3.3V-100mA LDO
- 低功耗模式静态电流极低：IQ < 15µA
- 集成高精度无损输入电撒播感器：精度 ±2%，，，用于异物检测与电流解调
- 集成电压与电流解调功效
- 集成 Q 因子检测功效
- 兼容 3.3V 与 5V PWM 信号逻辑
- 输入欠压锁定保唬唬�；�
- 过流保唬唬�；�
- 过温保唬唬�；�

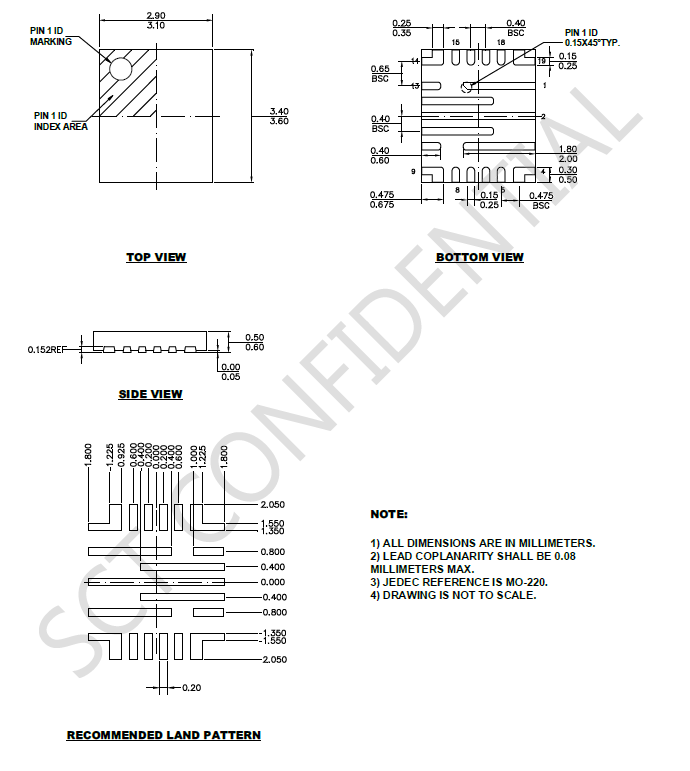

- 封装形式：3mm × 3.5mm FC-QFN-19L 封装
形貌：

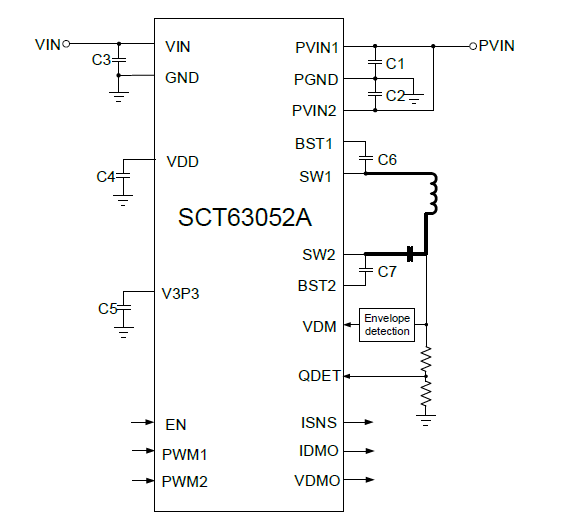

SCT63052A 是一款高集成度电源治理芯片，，，能够使切合 WPC 规范的无线充电发射器系统实现高性能、高效率与高性价比，，，支持高达 10W 的功率传输，，，可搭配专用的无线应用控制器或基于通用 MCU 的发射器控制器事情。。
该器件集成了 4-MOSFET 全桥功率级、栅极驱动器、5V LDO、3.3V LDO、通讯解调器、Q 因子检测和输入电撒播感器，，，兼顾系统效率与易用性。。
其专有的栅极驱动计划优化了 EMI 抑制性能，，，有助于节约系统本钱并简化设计。。±2% 精度的专有无损电流检测电路可监测全桥输入电流，，，支持异物检测与电流解调。。内置的 5V 和 3.3V 低压差线性稳压器可为发射器控制器及外部电路供电。。低静态电流的低功耗模式有用降低了 Q 因子检测时的功率消耗。。
SCT63052A 具备输入欠压锁定保唬唬�；ぁ⒐鞅；；；；ぁ⒍搪繁；；；；ぜ肮卤；；；；すπ�。。
该器件接纳紧凑型 3mm × 3.5mm FC-QFN 封装。。
应用：
- 10W系统WPC合规无线充电器，，，适用于手机、平板电脑及可衣着装备
- 通用型无线功率发射器，，，用于消耗电子、工业装备及医疗装备
- 专有协议的无线充电器与发射器
