无线充电发射端 PMIC
下载datasheet
加入购物车
珍藏
- 产品先容
- 手艺资料
- 参数比照
产品特征
特征：
形貌：
- VIN 输入电压规模：2.8V - 16V
- PVIN 输入电压规模：1V - 16V
- 最大传输功率：高达 15W
- 集玉成桥功率级：功率 MOSFET 导通电阻为 23mΩ
- 集成 5V-100mA LDO
- 针对 EMI 抑制举行优化
- 内置 3.3V-100mA LDO
- 低功耗模式静态电流极低，，IQ < 20µA
- 集成高精度无损输入电撒播感器：精度 ±2%，，用于异物检测与电流解调
- 集成电压与电流解调功效
- 集成 Q 因子检测功效
- 兼容 3.3V 与 5V PWM 信号逻辑
- 输入欠压锁定�；；；�
- 过流�；；；�
- 过温�；；；�

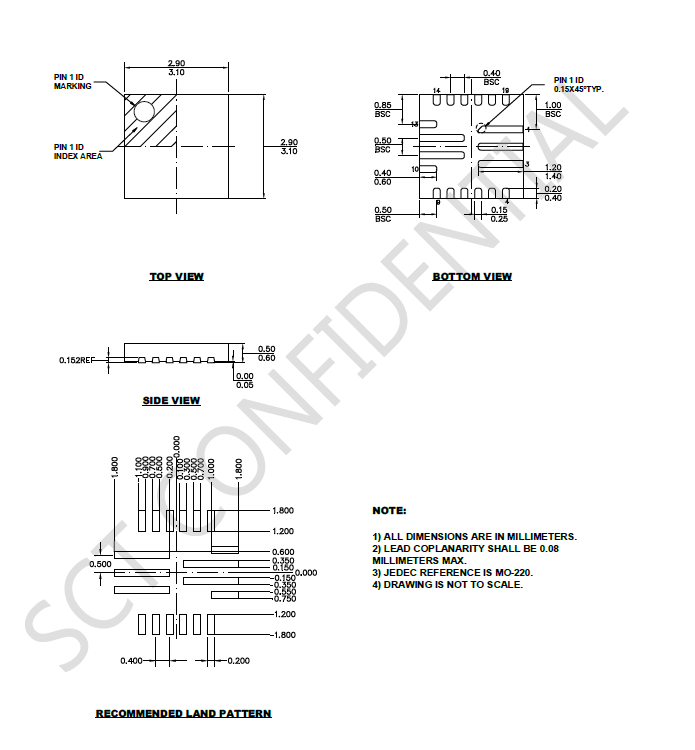

- 封装形式：3mm × 3mm FC-QFN-19L 封装
形貌：
SCT63143 是一款高集成度电源治理芯片，，能够使切合 WPC 规范的无线充电发射器系统实现高性能、高效率与高性价比，，支持高达 15W 的功率传输，，可搭配专用的无线应用控制器或基于通用 MCU 的发射器控制器事情。。。。
该器件集成了 4-MOSFET 全桥功率级、栅极驱动器、5V LDO、3.3V LDO、通讯解调器、Q 因子检测和输入电撒播感器，，兼顾系统效率与易用性。。。。
其专有的栅极驱动计划优化了 EMI 抑制性能，，有助于节约系统本钱并简化设计。。。。±2% 精度的专有无损电流检测电路可监测全桥输入电流，，支持异物检测与电流解调。。。。内置的 5V 和 3.3V 低压差线性稳压器可为发射器控制器及外部电路供电。。。。低静态电流的低功耗模式有用降低了 Q 因子检测时的功率消耗。。。。
SCT63143 具备输入欠压锁定�；；；ぁ⒐鞅；；；ぁ⒍搪繁；；；ぜ肮卤；；；すπ�。。。。
该器件接纳紧凑型 3mm × 3mm FC-QFN 封装。。。。
应用：
- 15W系统WPC合规无线充电器，，适用于手机、平板电脑及可衣着装备
- 通用型无线功率发射器，，用于消耗电子、工业装备及医疗装备
- 专有协议的无线充电器与发射器
手艺资料
| 问题 | 时间 | 下载 |
|---|---|---|
| SCT63143 Datasheet Rev 0.8 | 2026-02-11 |
 下载
|
