无线充电发射端 PMIC
下载datasheet
加入购物车
珍藏
- 产品先容
- 手艺资料
- 参数比照
产品特征
特征：
形貌：
- VIN 输入电压规模：4.2V - 30V
- PVIN 输入电压规模：1V - 26V
- 最大传输功率：高达 40W
- 集玉成桥功率级：功率 MOSFET 导通电阻低至 13mΩ
- 集成高效 5V-1A 降压 DC/DC 转换器
- 内置 3.3V-200mA LDO
- 集成高精度无损输入电撒播感器：精度 ±2%，，，，，，用于异物检测与电流解调
- 集成电压与电流解调功效
- 集成 Q 因子检测功效
- 兼容 3.3V 与 5V PWM 信号逻辑
- 输入欠压锁定保�；；�
- 过流保�；；�
- 过温保�；；�

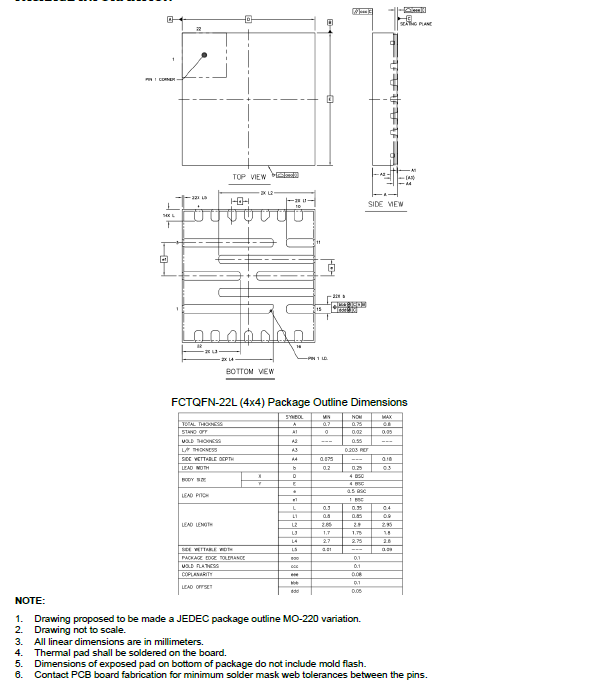

- 封装形式：QFN-22L，，，，，，尺寸 4mm * 4mm
形貌：
SCT63340 是一款高集成度的电源治理集成电路，，，，，，能够资助无线充电发射器系统实现高性能、高效率和高性价比。。。。该器件切合 WPC 标准，，，，，，支持高达 40W 的功率传输，，，，，，可与专用的无线应用控制器 ASIC 或基于通用 MCU 的发射器控制器协同事情。。。。
该芯片集成了一个由 4 个 MOSFET 组成的全桥、栅极驱动器、一个 5V 降压 DC/DC 转换器、一个 3.3V LDO、通讯解调器、Q 值检测以及输入电撒播感器，，，，，，旨在优化系统效率并简化设计。。。。
其专有的栅极驱动计划优化了 EMI 抑制性能，，，，，，有助于节约系统本钱和设计重漂后。。。。专有的高精度（±2%）无损电流检测电路，，，，，，可监测全桥输入电流，，，，，，以支持异物检测和电流解调。。。。内置的 5V 降压 DC/DC 转换器和 3.3V 低压差线性稳压器，，，，，，可为发射器控制器及外部电路供电。。。。
SCT63340 具备输入欠压锁定保�；；ぁ⒐鞅；；；ぁ⒍搪繁；；；ず凸卤；；；すπВ�，，确保设计稳健可靠。。。。
该器件接纳紧凑的 QFN 4mm * 4mm 封装。。。。
应用:
- 适用于移动电话清静板电脑的 WPC EPP 标准充电器（10W 至 40W 系统）
- 用于消耗电子、工业装备及医疗装备的 通用型无线功率发射器
- 专有协议的无线充电器与发射器
手艺资料
| 问题 | 时间 | 下载 |
|---|---|---|
| SCT63340 Datasheet Rev 1.2 | 2026-02-11 |
 下载
|
