开关电源 开关电源

DC-DC 降压转换器

Step-down DCDC converter
SCT9330STER 正在供货
3.8-30V Vin，，，3A的EMI友好同步降压DCDC转换器
SCT9330STER
  • 产品先容
  • 手艺资料
  • 参数比照

产品特征

特征：

  • 镌汰EMI，，，开枢纽点无振铃
  • 400kHz开关频率，，，±6%展频（FSS）
  • 20uA静态电流，，，轻载条件下脉冲跳过模式（PSM）
  • 3.8V-30V宽输入电压规模
  • 0.8V±1%反响参考电压
  • 集成85m?Rdson高边MOSFET和58mΩ Rdson低边MOSFET
  • 1uA关机电流
  • 最小导通时间80ns
  • 可编程输入电压欠压锁定�；；；；；；�(UVLO)阈值和滞后的准确启用阈值
  • 4ms内置软启动时间
  • 低压差模式
  • 输出过压�；；；；；；�
  • 160°C时的过温�；；；；；；�
  • 提供ESOP-8封装


形貌：

SCT9330是3A同步降压转换器，，，具有高达30V的宽输入电压规模，，，完全集成了85m?高边MOSFET和58mΩ低边MOSFET，，，可实现高效率的降压转换。。SCT9330接纳具有集成赔偿网络的峰值电流模式控制，，，最大限度地镌汰片外元件数目，，，使SCT9330设计简朴。。SCT9330支持典范值20uA超低静态电流的脉冲跳过调制模式（PSM）。。
SCT9330是一款电磁滋扰（EMI）友好型降压转换器，，，接纳优化设计以降低EMI。。SCT9330的特点是展频FSS，，，400kHz开关频率的颤抖规模为±6%，，，开关频率的调制周期为512个开关周期，，，以镌汰传导EMI。。该转换用具有特殊设计的栅极驱动器计划，，，可在不牺牲MOSFET导通和关断时间的情形下减小开枢纽点振铃，，，从而进一步消除MOSFET硬开关引起的高频辐射EMI噪声。。
SCT9330提供输出过压�；；；；；；ぁ⒅鹬芷诜逯档缌飨拗坪凸卤；；；；；；�。。该装备接纳ESOP-8封装。。


应用：

  • 白色家电
  • 监控
  • 音频、WiFi扬声器
  • 打印机、充电站
  • 数字电视、机顶盒、监视器/LCD显示器

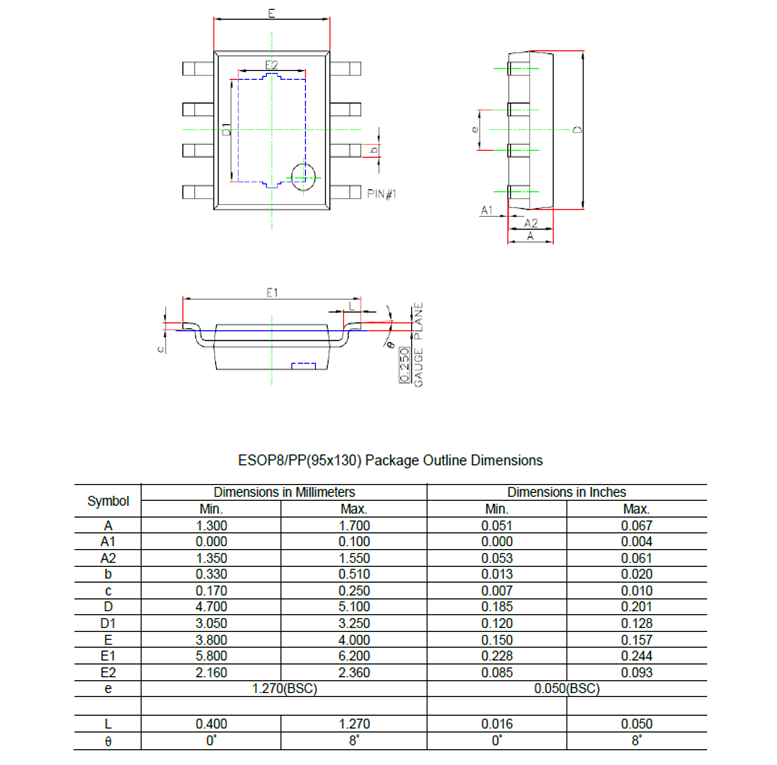

封装信息

SCT9330STER
+ -
