DC-DC 降压转换器
Step-down DCDC converter
下载datasheet
加入购物车
珍藏
- 产品先容
- 手艺资料
- 参数比照
产品特征
特征：
- 镌汰EMI ，，，开枢纽点无振铃
- 400kHz开关频率 ，，，±6%展频（FSS）
- 200uA静态电流 ，，，轻载条件下强制PWM模式
- 3.8V-28V宽输入电压规模
- 高达3A的一连输出负载电流
- 0.8V±1%反响参考电压
- 集成80m?Rdson高边MOSFET和42mΩ Rdson低边MOSFET
- 1uA关机电流
- 最小导通时间80ns
- 可编程输入电压欠压锁定保唬�； ；；；�(UVLO)阈值和滞后的准确启用阈值
- 4ms内置软启动时间
- 输出过压保唬�； ；；；�
- 160°C时的过温保唬�； ；；；�

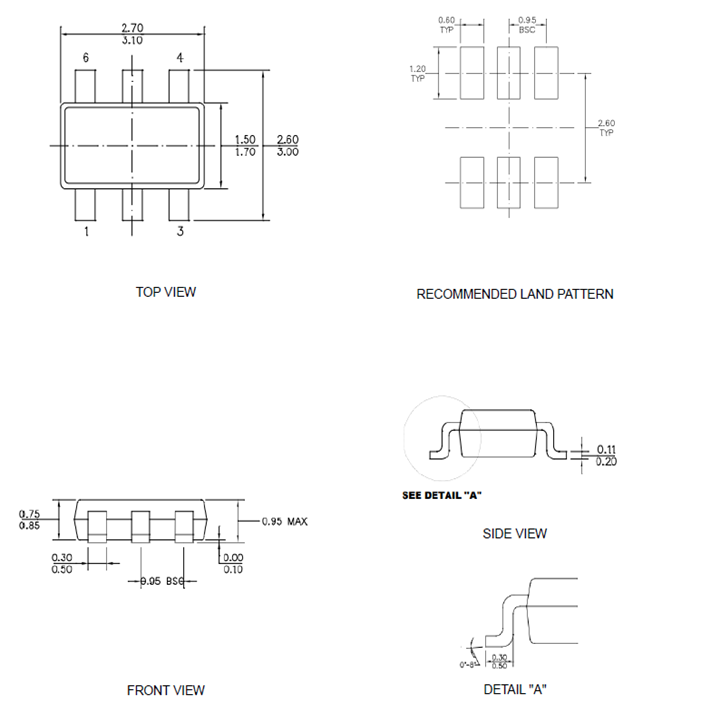

- 提供TSOT23-6L封装
形貌：
SCT2331C是3A同步降压转换器 ，，，具有高达28V的宽输入电压规模 ，，，完全集成了80m?高边MOSFET和42mΩ低边MOSFET ，，，可实现高效率的降压转换。 。。。。SCT2331C接纳具有集成赔偿网络的峰值电流模式控制 ，，，最大限度地镌汰片外元件数目 ，，，使SCT2331C易于使用。 。。。。SCT2331C接纳强制PWM模式 ，，，通常静态电流200uA。 。。。。
SCT2331C是一款电磁滋扰（EMI）友好型降压转换器 ，，，接纳优化设计以降低EMI。 。。。。SCT2331C的特点是展频FSS ，，，400kHz开关频率的颤抖规模为±6% ，，，开关频率的调制周期为512个开关周期 ，，，以镌汰传导EMI。 。。。。该转换用具有特殊设计的栅极驱动器计划 ，，，可在不牺牲MOSFET导通和关断时间的情形下减小开枢纽点振铃 ，，，从而进一步消除MOSFET硬开关引起的高频辐射EMI噪声。 。。。。
SCT2331C提供输出过压保唬�； ；；；ぁ⒅鹬芷诜逯档缌飨拗坪凸卤；；； ；；；ぁ� 。。。。该装备接纳薄型TSOT23-6L封装。 。。。。
SCT2331C是一款电磁滋扰（EMI）友好型降压转换器 ，，，接纳优化设计以降低EMI。 。。。。SCT2331C的特点是展频FSS ，，，400kHz开关频率的颤抖规模为±6% ，，，开关频率的调制周期为512个开关周期 ，，，以镌汰传导EMI。 。。。。该转换用具有特殊设计的栅极驱动器计划 ，，，可在不牺牲MOSFET导通和关断时间的情形下减小开枢纽点振铃 ，，，从而进一步消除MOSFET硬开关引起的高频辐射EMI噪声。 。。。。
SCT2331C提供输出过压保唬�； ；；；ぁ⒅鹬芷诜逯档缌飨拗坪凸卤；；； ；；；ぁ� 。。。。该装备接纳薄型TSOT23-6L封装。 。。。。
应用：
- 白色家电
- 监控
- 音频、WiFi扬声器
- 打印机、充电站
- 数字电视、机顶盒、监视器/LCD显示器
