DC-DC 降压转换器
Step-down DCDC converter
下载datasheet
加入购物车
珍藏
- 产品先容
- 手艺资料
- 参数比照
产品特征
特征：
形貌：
应用：
- 宽输入电压规模：2.9V - 7V
- 输出电压规模：0.6V - DMAX * Vin
- 一连输出电流：8A
- 集乐成率MOSFET，，，导通电阻划分为：高侧15mΩ，，，低侧5mΩ
- 牢靠软启动时间：1ms
- 可选开关频率：400KHz, 800KHz, 1.2MHz
- 可选事情模式：PFM, USM, FCCM
- 可选电流限值：8A, 10A, 14A
- 逐周期电流限制
- 输出过压�；；�
- 过温�；；�

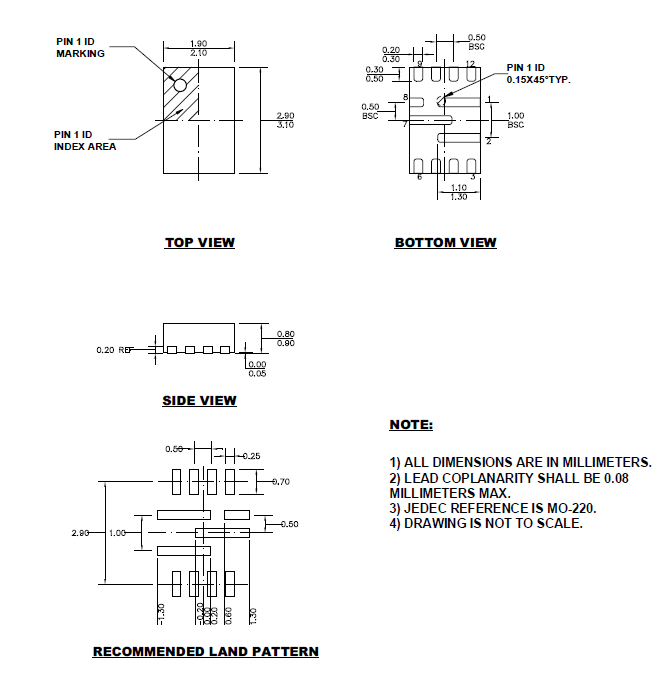

- 封装形式：QFN-12（2mm x 3mm）
形貌：
SCT2180 是一款高效率同步降压 DC-DC 转换器，，，输入电压规模为 2.9V - 7V，，，可调输出电压低至 0.6V。。。。该器件接纳紧凑的 2mm×3mm QFN 封装，，，可提供 8A 的一连输出电流。。。。器件内部完全集成磷七侧和低侧功率 MOSFET，，，导通电阻划分为 15mΩ 和 5mΩ，，，有用降低了导通消耗。。。。
SCT2180 接纳 恒定导通时间控制 架构，，，具备快速的瞬态响应和简化的环路稳固性设计。。。。其开关时钟频率可在 400KHz、800KHz 和 1.2MHz 之间选择，，，以优化滤波器尺寸和输出电压纹波。。。。器件内置 1ms 牢靠软启动时间，，，可避免输出电压斜坡启动时代泛起浪涌电流。。。。其 开漏输出电源停当信号 用于指示输出电压处于调理规模内。。。。
SCT2180 提供 MODE 引脚，，，可选择 脉冲频率调制模式 以实现轻载节能，，，或选择 超声波模式 以在轻载或无负载条件下坚持开关频率高于可听频率规模，，，亦或选择 强制一连导通模式 以获得更小的输出纹波。。。。
器件具备完整的�；；すπВ�，，包括过流�；；ぁ⑶费贡；；ず腿裙囟媳；；�。。。。该转换器仅需少少的外部元件，，，并提供 QFN-12（2mm×3mm） 封装形式。。。。
应用：
- 汽车信息娱乐系统
- 固态驱动器
- 便携式仪器
- 工业电源
- 电池供电装备
手艺资料
| 问题 | 时间 | 下载 |
|---|---|---|
| SCT2180 Datasheet Rev 1.0 | 2026-01-28 |
 下载
|
