DC-DC 降压转换器
Step-down DCDC converter
下载datasheet
加入购物车
珍藏
- 产品先容
- 手艺资料
- 参数比照
产品特征
特征：
• 输入电压规模：2.8V-6V
• 最大一连输出电流：3A
• 低关断电流：0.7μA
• 反响参考电压：0.6V±1.1%
• 开关频率：2.1MHz
• 集成MOSFET：高侧25mΩ / 低侧20mΩ
• 可调输出电压：0.6V至5V
• 自动输出放电功效
• 支持100%占空比事情
• 可编程软启动时间
• 电源停当指示
• 集成保�；；；；；すπВ�
- 逐周期电流限制
- 欠压锁定
- 打嗝式过流保�；；；；；�
- 热关断保�；；；；；ぃ�160°C）

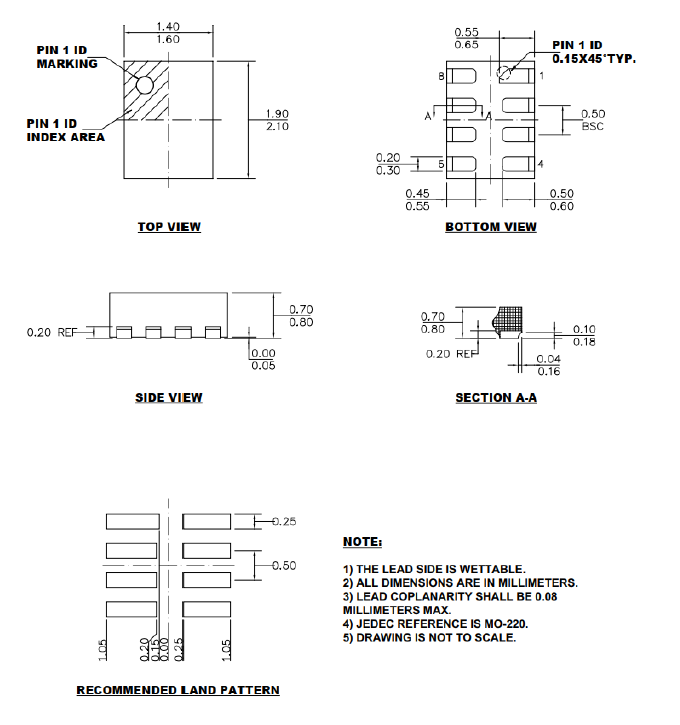

• 封装：QFN-8L 1.5mm×2mm
• 提供侧面可焊封装选项
形貌：
• 输入电压规模：2.8V-6V
• 最大一连输出电流：3A
• 低关断电流：0.7μA
• 反响参考电压：0.6V±1.1%
• 开关频率：2.1MHz
• 集成MOSFET：高侧25mΩ / 低侧20mΩ
• 可调输出电压：0.6V至5V
• 自动输出放电功效
• 支持100%占空比事情
• 可编程软启动时间
• 电源停当指示
• 集成保�；；；；；すπВ�
- 逐周期电流限制
- 欠压锁定
- 打嗝式过流保�；；；；；�
- 热关断保�；；；；；ぃ�160°C）
• 封装：QFN-8L 1.5mm×2mm
• 提供侧面可焊封装选项
形貌：
SCT2132 是一款单片集成式降压开关转换器，， ，，，，内置 25mΩ 高侧 与 20mΩ 低侧功率 MOSFET。。。。。。该器件在 2.8V 至 6V 的输入电压规模内，， ，，，，可提供高达 3A 的一连输出电流，， ，，，，并具备优异的负载与线性调解率。。。。。。其输出电压可低至 0.6V。。。。。。
SCT2132 接纳 恒定导通时间控制 模式，， ，，，，不但提供了快速的瞬态响应，， ，，，，更简化了环路稳固性设计，， ，，，，大幅降低了外围电路设置的重漂后。。。。。。
SCT2132 具备 可编程软启动时间 功效，， ，，，，可有用抑制启动历程中的浪涌电流与输出电压过冲。。。。。。器件事情在 强制一连导通模式 下，， ，，，，以实现低轻载纹波。。。。。。其开关频率牢靠为 2.1MHz，， ，，，，并支持 100% 占空比 事情。。。。。。
该器件集成了周全的保�；；；；；すπ�，， ，，，，包括 逐周期电流限制 与 打嗝式过流保�；；；；；ぁ⑹涑銮费贡；；；；；；ぁ⑹淙肭费顾� 以及 热关断保�；；；；；�。。。。。。
SCT2132 所需的外部元件少少，， ，，，，接纳节约空间的 QFN-8L（1.5mm×2mm） 封装，， ，，，，并提供 侧面可焊 选项。。。。。。
应用：
- 汽车信息娱乐系统
- 电池供电装备
- 固态驱动器
手艺资料
| 问题 | 时间 | 下载 |
|---|---|---|
| SCT2132 datasheet Rev 1.0 | 2025-03-13 |
