DC-DC 降压转换器
Step-down DCDC converter
下载datasheet
加入购物车
珍藏
- 产品先容
- 手艺资料
- 参数比照
产品特征
-
EMI Reduction with Switching Node Ringing-free
降低电磁滋扰（EMI），，，开枢纽点无振铃
（说明：通过抑制开枢纽点的高频振荡，，，镌汰电磁辐射滋扰） -
400kHz Switching Frequency with ±6% Frequency Spread Spectrum (FSS)
400kHz 开关频率，，，支持 ±6% 频率展频手艺（FSS）
（说明：通过疏散频率能量漫衍，，，进一步降低电磁滋扰） -
Pulse Skipping Mode PSM with 25uA Quiescent Current in Light Load Condition
脉冲跳跃模式（PSM），，，轻负载条件下静态电流低至 25uA
（说明：轻负载时通过间歇事情镌汰功耗，，，提升能效） -
3.8V-28V Wide Input Voltage Range
3.8V-28V 宽输入电压规模 -
Up to 3A Continuous Output Load Current
一连输出负载电流最高可达 3A -
0.8V ±1% Feedback Reference Voltage at room temperature
室温下反响基准电压为 0.8V，，，精度 ±1%
（说明：基准电压精度直接影响输出电压的调理准确性） -
Fully Integrated 115mΩ Rdson High Side MOSFET
全集成 115mΩ 导通电阻（Rdson）的高端 MOSFET
（说明：低导通电阻可镌汰功率消耗，，，提高转换效率） -
1uA Shutdown Current
关断电流低至 1uA -
80ns Minimum On-time
最小导通时间 80ns
（说明：支持高输入电压到低输出电压的快速转换场景） -
Precision Enable Threshold for Programmable UVLO Threshold and Hysteresis
细密使能阈值，，，支持可编程欠压锁定（UVLO）阈值与迟滞
（说明：可自界说输入电压保�；；っ偶鳎�，阻止电压波动导致误触发） -
4ms Built-in Soft Start Time
内置 4ms 软启动时间
（说明：缓慢提升输出电压，，，避免启动瞬间的电流攻击） -
Output Over Voltage Protection
输出过压保�；；� -
Thermal Shutdown Protection at 160°C
160°C 热关断保�；；�
（说明：芯片温度抵达阈值时自动关断，，，避免过热损坏） -

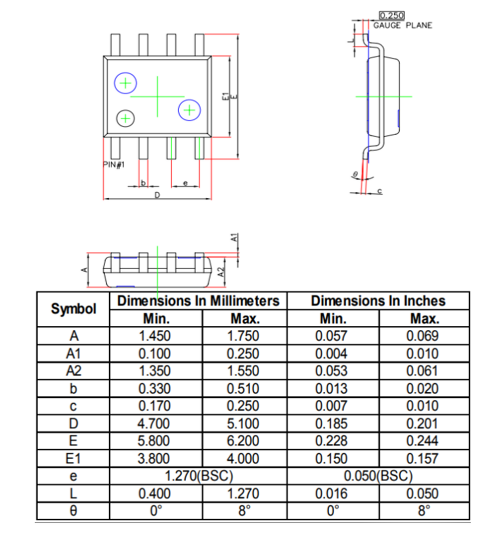

Available in SOP-8L Package
接纳 SOP-8L 封装形式
SCT9331C 产品先容

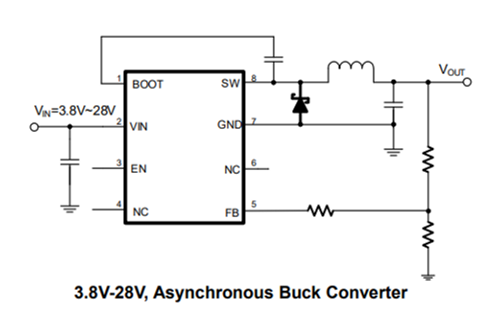

SCT9331C 是一款 3A 异步降压转换器，，，具有高达 28V 的宽输入电压规模，，，全集成 115mΩ 高端 MOSFET，，，可提供高效率的降压直流 - 直流转换。。该器件接纳峰值电流模式控制，，，并集成赔偿网络，，，通过最大限度镌汰片外元件数目，，，使 SCT9331C 易于使用。。SCT9331C 支持脉冲跳跃调制（PSM），，，典范静态电流仅为 25uA。。
SCT9331C 是一款电磁滋扰（EMI）友好型降压转换器，，，接纳优化设计以降低 EMI。。其特点包括频率展频手艺（FSS），，，在 400kHz 开关频率基础上实现 ±6% 的颤抖规模，，，调制速率为开关频率的 1/512，，，有用降低传导 EMI。。该转换器接纳专有设计的栅极驱动计划，，，可抑制开枢纽点振铃，，，同时不牺牲 MOSFET 的开关时间，，，进一步消除因 MOSFET 硬开关爆发的高频辐射 EMI 噪声。。
SCT9331C 具备输出过压保�；；ぁ⒅鹬芷诜逯档缌飨拗坪腿裙囟媳；；；すπ�。。接纳 SOP8L 封装。。
手艺资料
| 问题 | 时间 | 下载 |
|---|---|---|
| SCT9331C Datasheet Rev 1.0 | 2025-08-21 |
 下载
|
