DC-DC 降压转换器
Step-down DCDC converter
下载datasheet
加入购物车
珍藏
- 产品先容
- 手艺资料
- 参数比照
产品特征
特征：
- 宽输入电压：4.2V-17V
- 集成75mΩ/45mΩF的MOSFET 一连3A的宽输出电流
- 电压规模：0.8V-7V
- 静态电流150uA
- 逐周期电流限制
- 内部2ms软启动限制浪涌电流
- 牢靠750kHz开关频率
- 输入欠压锁定
- 强制PWM模式
- 过温保唬� ； ；；；�
- SOT563和TSOT23-6封装
形貌：

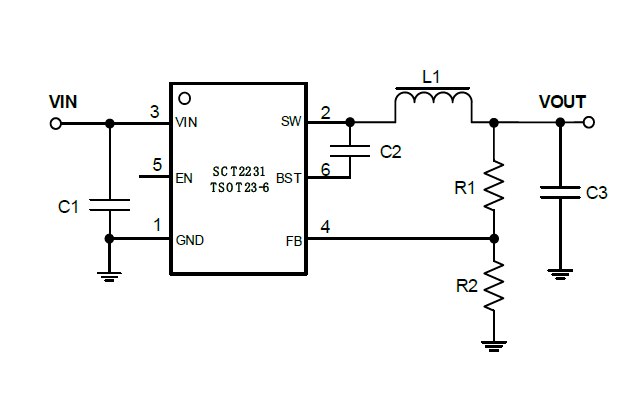

SCT2231是一款完全集成的高效同步降压DCDC转换器，，能够提供3A电流。。。。。这些器件在4.2V至17V的宽输入电压规模内事情，，并集成磷七边功率MOSFET和低边功率MOSFET，，同时具有很是低的Rdson，，以最大限度地镌汰导通消耗。。。。。
开关频率为750kHz，，实现输出电压低纹波的同时可选外部小尺寸的电感和输出电容。。。。。SCT2231接纳自顺应恒定导通时间控制架构，，实现降压应用的快速负载瞬态响应。。。。。
SCT2231在强制脉冲调宽模式下运行，，在轻载运行时代坚持小输出电压纹波。。。。。
SCT2231包括周全的保唬� ； ；；；すπ�，，如过流保唬� ； ；；；ぁ⑹涑銮费贡；； ； ；；；ぁ⑹淙肭费顾ê凸卤；； ； ；；；�。。。。。
SCT2231仅需少量的外部组件，，并接纳小型的SOT563和TSOT23-6封装。。。。。
开关频率为750kHz，，实现输出电压低纹波的同时可选外部小尺寸的电感和输出电容。。。。。SCT2231接纳自顺应恒定导通时间控制架构，，实现降压应用的快速负载瞬态响应。。。。。
SCT2231在强制脉冲调宽模式下运行，，在轻载运行时代坚持小输出电压纹波。。。。。
SCT2231包括周全的保唬� ； ；；；すπ�，，如过流保唬� ； ；；；ぁ⑹涑銮费贡；； ； ；；；ぁ⑹淙肭费顾ê凸卤；； ； ；；；�。。。。。
SCT2231仅需少量的外部组件，，并接纳小型的SOT563和TSOT23-6封装。。。。。
应用：
- 平板数字电视和显示器
- 监控
- 机顶盒
- 网络系统
- 消耗类电子产品
- 一样平常用途
