开关电源 开关电源

DC-DC 降压转换器

Step-down DCDC converter
SCT2452STER 正在供货
3.8V-36V Vin, 5A, 可调频率的高效率同步降压DCDC转换器
SCT2452STER
  • 产品先容
  • 手艺资料
  • 参数比照

产品特征

特征：

  • 宽输入电压规模：3.8V-36V
  • 一连输出电流5A
  • 0.8V±1%反响参考电压
  • 集成45mΩ高侧功率MOSFET和20mΩ低侧功率MOSFET
  • 轻载PSM事情模式
  • 在睡眠模式下静态电流25uA
  • 100ns最小导通时间
  • 可调软启动时间
  • 可调开关频率100kHz-2.2MHz
  • 外部时钟信号同步
  • 抖频（FSS）功效用于EMI优化
  • 可调理的输入欠压锁定阈值及延迟
  • 低压差模式
  • 可支持负压输出
  • 过压和过温保唬� ；；；�
  • 接纳ESOP-8封装

形貌：

SCT2452是5A同步降压转换器，，，具有从3.8V到36V的宽输入电压规模，，，集成了45m?高侧MOSFET和20m?低侧MOSFET。。。SCT2452接纳峰值电流模式控制，，，轻载PSM事情模式，，，具有典范的25uA低静态电流，，，有助于转换器在轻载或待机条件下实现高效率。。。
SCT2452具有100KHz至2.2MHz的可调开关频率，，，使用外部电阻器，，，可无邪优化效率或外部组件尺寸。。。该转换器支持100KHz至2.2MHz频率的外部时钟同步。。。SCT2452允许从高输入电压到低输出电压的功率转换，，，高侧MOSFET的最小导通时间为100ns。。。
SCT2452是一款电磁滋扰（EMI）友好型降压转换器，，，接纳优化设计以降低EMI。。。SCT2452的特点是抖频FSS功效，，，开关频率的颤抖规模为±6%，，，颤抖周期为开关频率的1/512，，，以此来镌汰EMI。。。
SCT2452提供逐周期电流限制和打嗝过电流保唬� ；；；ぁ⒐卤；； ；；；ぁ⑹涑龉贡；； ；；；ず褪淙肭费贡；； ；；；�。。。该器件接纳ESOP-8封装。。。


应用：

  • 电池组供电系统-无线电动工具、无线家电、无人机、航空建模、GPS追踪器等。。。
  • 点烟器适配器、充电器
  • 液晶显示器
  • USB Type-C供电，，，USB充电
  • 工业和医疗漫衍式电源
  • 光通讯和网络系统
  • 汽车系统

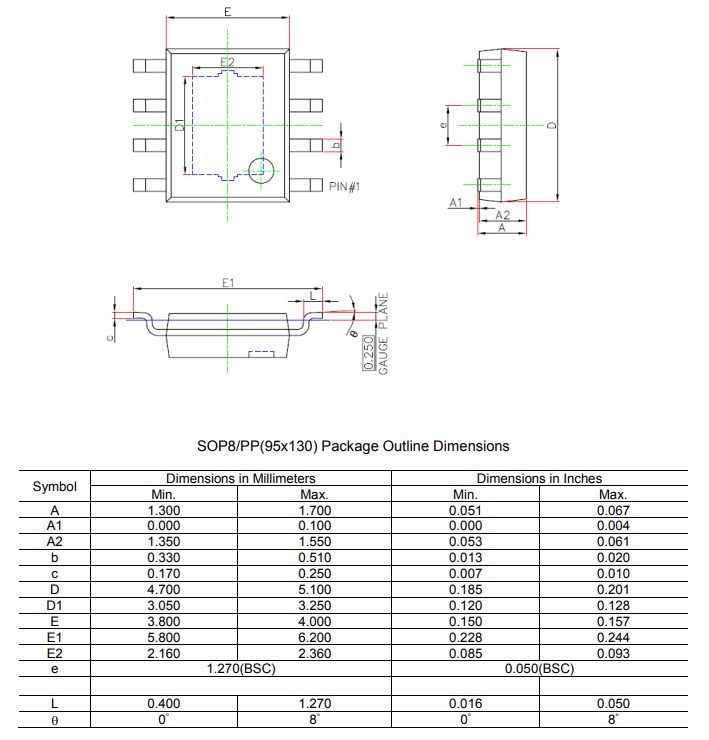

封装信息

SCT2452STER
+ -
