产品特征
特征：

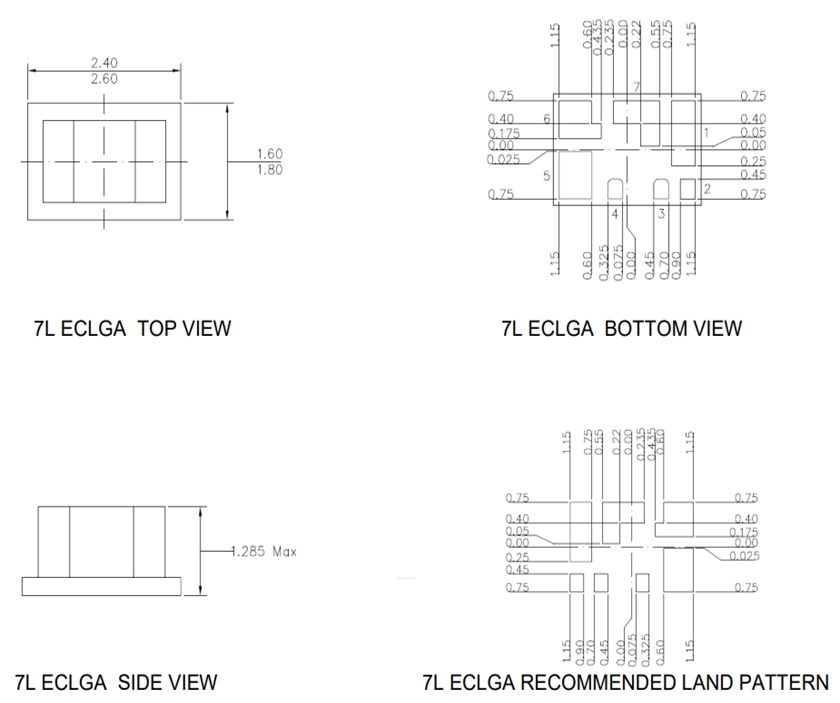

- 接纳2.5mm×1.7mm的7L ECLGA封装
- 宽输入电压规模：4.2V-17V
- 一连输出电流：2A
- 集成高侧/低侧功率管：50mΩ /24mΩ
- 宽输出电压规模：0.8V-7V
- 静态电流：220uA
- 逐周期电流�；；；�
- 牢靠3ms软起动时间
- 牢靠1.2MHz开关频率
- 输入欠压锁定
- 轻载省电模式
- 过温�；；；�
- 支持PCB顶层或底层焊接
形貌：

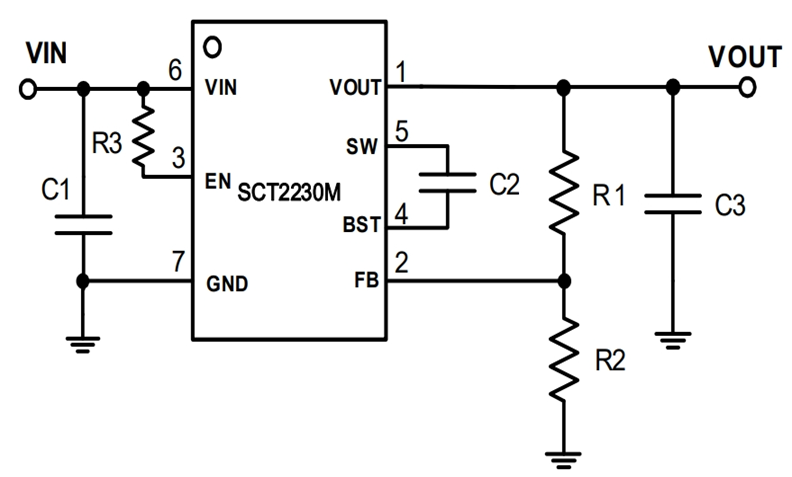

SCT2230M是一款全集成、高效率、输出电流达2A的同步降压DCDC电源模组。。该模组支持4.2V至17V的宽输入电压规模，，，并集成了低导通阻抗的高侧及低侧功率管以减小导通阻抗。。
SCT2230M具有牢靠的1.2MHz开关频率，，，有助于实现更低的输出纹波和更小的输出电容尺寸。。SCT2230M接纳了自顺应牢靠导通时间控制（adaptive COT），，，可实现快速的负载瞬态响应。。
SCT2230M在轻载下自动进入省电模式，，，在全负载规模内都拥有精彩的转换效率。。
SCT2230M拥有完整的�；；；ぬ卣�，，，包括过流�；；；�，，，输出欠压�；；；�，，，输入欠压锁定以及过温�；；；ぁ�。
SCT2230M只需搭配少少的外部元器件，，，并接纳7L ECLGA (2.5mm×1.7mm)的小型封装，，，可大大减小电源布板面积。。
SCT2230M具有牢靠的1.2MHz开关频率，，，有助于实现更低的输出纹波和更小的输出电容尺寸。。SCT2230M接纳了自顺应牢靠导通时间控制（adaptive COT），，，可实现快速的负载瞬态响应。。
SCT2230M在轻载下自动进入省电模式，，，在全负载规模内都拥有精彩的转换效率。。
SCT2230M拥有完整的�；；；ぬ卣�，，，包括过流�；；；�，，，输出欠压�；；；�，，，输入欠压锁定以及过温�；；；ぁ�。
SCT2230M只需搭配少少的外部元器件，，，并接纳7L ECLGA (2.5mm×1.7mm)的小型封装，，，可大大减小电源布板面积。。
应用：
- 平板数字电视和显示器
- 监控
- 机顶盒
- 网络系统
- 消耗类电子产品
- 一样平常用途
手艺资料
| 问题 | 时间 | 下载 |
|---|---|---|
| SCT2230MLUAR-可靠性报告02131Z2A R1.0 | 2024-11-04 |
 登录下载
|
| SCT2230M Datasheet Rev 1.2 | 2024-12-16 |
下载
|
