产品特征
特征：
- 宽供电规模：4.5V-24V
- 峰值源电流和灌电流：5.2A和6A
- 支持双通道并联输出提供更高驱动电流
- 支持负压输入：低至-5V
- 输入兼容TTL电平
- 输入传输延迟：12ns
- 典范上升和下降时间：10ns和6.5ns
- 典范延迟匹配时间：1ns
- 低静态电流：30uA
- 输入浮空时输出为低
- 双通道自力的EN引脚

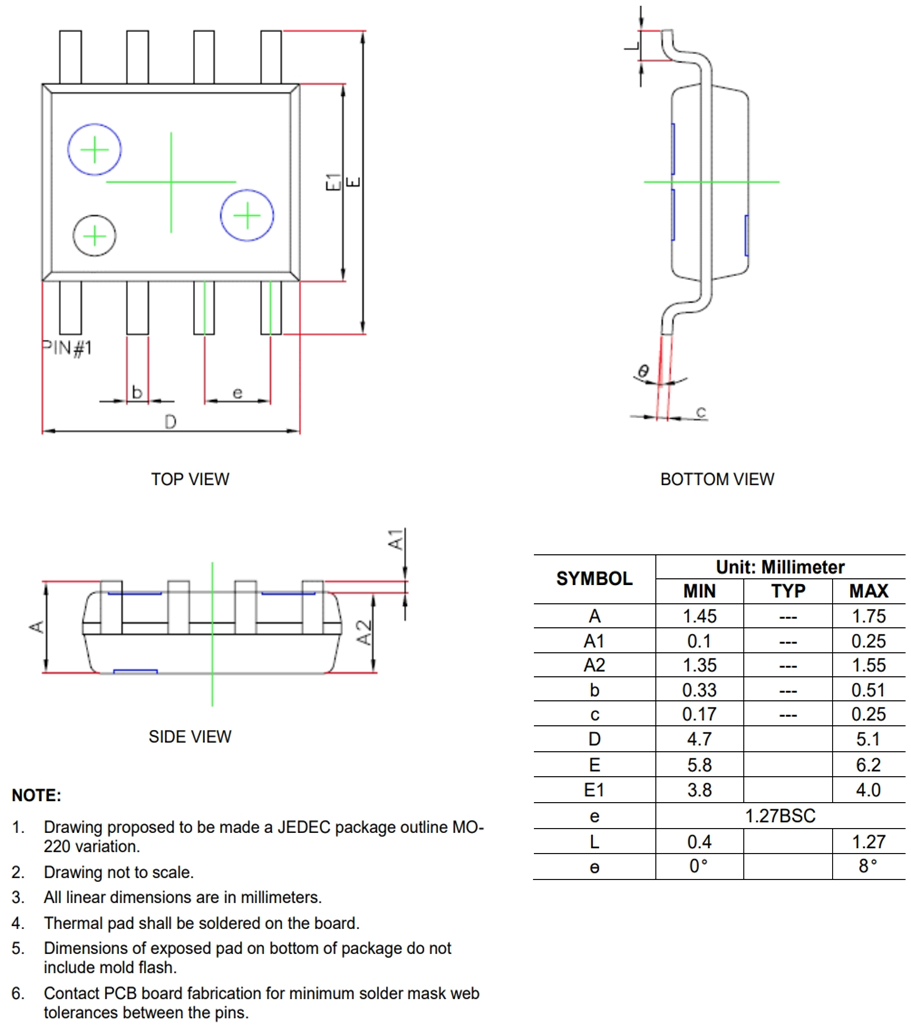

- 接纳SOP-8封装
形貌：
SCT52250是一款宽供电规模，，，，，，双通道，，，，，，高速的低侧栅极驱动器，，，，，，适用于驱动功率MOSFET或IGBT 。。。。。。其每个通道都能提供凌驾5A的峰值源电流和灌电流能力，，，，，，可实现轨到轨的输出驱动 。。。。。。其24V的供电耐压增强了应对功率器件开关瞬态振铃的遭受能力 。。。。。。
SCT52250拥有低至12ns的输入到输出传输延迟，，，，，，使得其很是适合高频功率变换器应用 。。。。。。
SCT52250具有宽输入迟滞，，，，，，兼容TTL电平；；；；；同时可遭受低至-5V的负压输入，，，，，，增强了输入抗噪性 。。。。。。
SCT52250极低的静态电流可降低功率变换器的待机功耗 。。。。。。SCT52250的各通道驱动电路接纳了无交叠设计，，，，，，阻止了输出级共通的危害 。。。。。。两个通道的输入引脚INA和INB拥有严酷匹配的传输延迟，，，，，，且其输出端设有强制的死区时间，，，，，，这使得两个通道能够并联输出，，，，，，为系统提供更强的驱动能力 。。。。。。
SCT52250具有162°C的过温�；；；；；� 。。。。。。SCT52250支持SOP-8和eMSOP-8封装 。。。。。。
SCT52250拥有低至12ns的输入到输出传输延迟，，，，，，使得其很是适合高频功率变换器应用 。。。。。。
SCT52250具有宽输入迟滞，，，，，，兼容TTL电平；；；；；同时可遭受低至-5V的负压输入，，，，，，增强了输入抗噪性 。。。。。。
SCT52250极低的静态电流可降低功率变换器的待机功耗 。。。。。。SCT52250的各通道驱动电路接纳了无交叠设计，，，，，，阻止了输出级共通的危害 。。。。。。两个通道的输入引脚INA和INB拥有严酷匹配的传输延迟，，，，，，且其输出端设有强制的死区时间，，，，，，这使得两个通道能够并联输出，，，，，，为系统提供更强的驱动能力 。。。。。。
SCT52250具有162°C的过温�；；；；；� 。。。。。。SCT52250支持SOP-8和eMSOP-8封装 。。。。。。
应用：

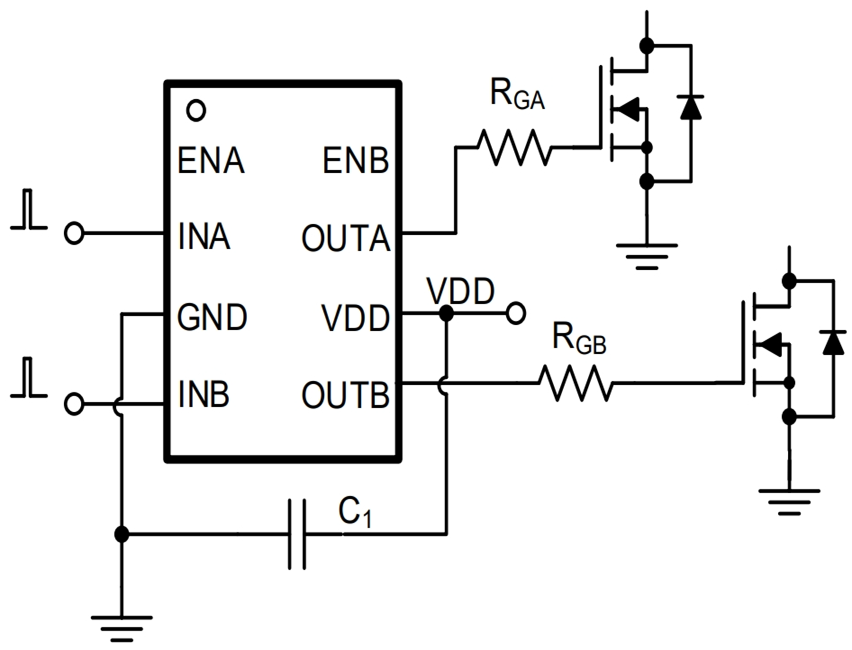

- IGBT/MOSFET栅极驱动
- 变频器
- 开关电源
- 电机控制
- 光伏逆变器
手艺资料
| 问题 | 时间 | 下载 |
|---|---|---|
| SCT52250STDR-可靠性报告041029 R1.0.pdf | 2024-11-07 |
 登录下载
|
| SCT52250 Datasheet Rev 1.1 | 2024-12-16 |
下载
|
