产品特征
特征：
- 宽供电规模：4.5V-24V
- 峰值源电流和灌电流：4A
- 支持负压输入：低至-5V
- 输入兼容TTL电平
- 输入传输延迟：13ns
- 典范上升和下降时间：8ns
- 低静态电流：55uA
- 输入浮空时输出为低
- 双通道自力的EN引脚
- 过温保唬�；；；；ぃ�170°C

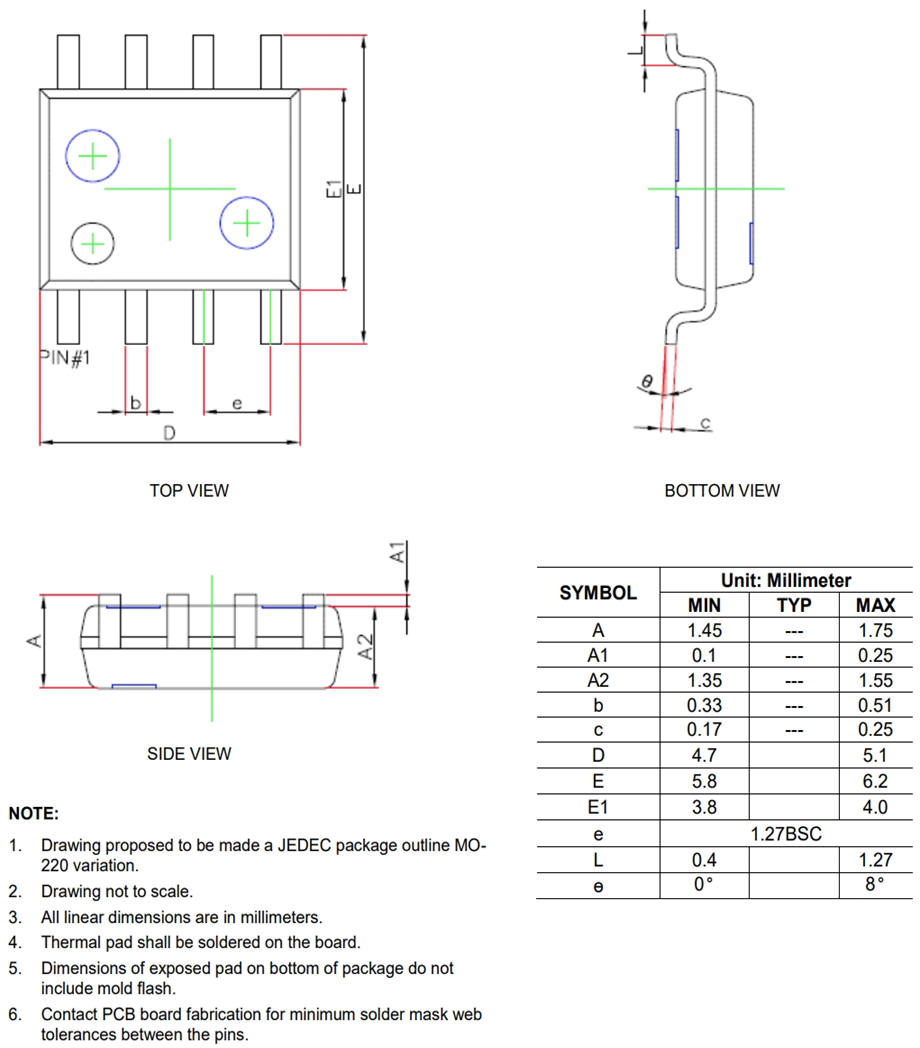

- 接纳SOP-8封装
形貌：
SCT52241是一款宽供电规模，，，，双通道，，，，高速的低侧栅极驱动器，，，，适用于驱动功率MOSFET或IGBT。。。其每个通道都能提供高达4A的峰值源电流和灌电流能力，，，，可实现轨到轨的输出驱动。。。其24V的供电耐压增强了应对功率器件开关瞬态振铃的遭受能力。。。
SCT52241拥有低至13ns的输入到输出传输延迟，，，，使得其很是适合高频功率变换器应用。。。
SCT52241具有宽输入迟滞，，，，兼容TTL电平；；；；；；同时可遭受低至-5V的负压输入，，，，增强了输入抗噪性。。。
SCT52241极低的静态电流可降低功率变换器的待机功耗。。。SCT52241的各通道驱动电路接纳了无交叠设计，，，，阻止了输出级共通的危害。。。
SCT52241具有170°C的过温保唬�；；；；�。。。SCT52241接纳SOP-8封装。。。
SCT52241拥有低至13ns的输入到输出传输延迟，，，，使得其很是适合高频功率变换器应用。。。
SCT52241具有宽输入迟滞，，，，兼容TTL电平；；；；；；同时可遭受低至-5V的负压输入，，，，增强了输入抗噪性。。。
SCT52241极低的静态电流可降低功率变换器的待机功耗。。。SCT52241的各通道驱动电路接纳了无交叠设计，，，，阻止了输出级共通的危害。。。
SCT52241具有170°C的过温保唬�；；；；�。。。SCT52241接纳SOP-8封装。。。
应用：
- IGBT/MOSFET栅极驱动
- 变频器
- 开关电源
- 电机控制
- 光伏逆变器
