功率控制 功率控制
SCT52240QSTDR 正在供货
24V,4A 双通道高速低侧驱动器
SCT52240QSTDR
  • 产品先容
  • 手艺资料
  • 参数比照

产品特征

特征：

  • 切合汽车应用要求
  • 切合AEC-Q100
        - 器件温度1级：-40oC至125oC环温事情规模
        - HBM ESD品级H2
        - CDM ESD品级C3B
  • 宽供电规模：4.5V-24V
  • 峰值源电流和灌电流：4A
  • 支持双通道并联输出提供更高驱动电流
  • 支持负压输入：低至-5V
  • 输入兼容TTL电平
  • 输入传输延迟：13ns
  • 典范上升和下降时间：8ns
  • 典范延迟匹配时间：1ns
  • 低静态电流：55uA
  • 输入浮空时输出为低
  • 双通道自力的EN引脚
  • 过温�；；；ぃ�170°C
  • 接纳SOP-8封装

形貌：

SCT52240Q是一款宽供电规模，，双通道，，高速的低侧栅极驱动器，，适用于驱动功率MOSFET或IGBT。。。。。。其每个通道都能提供高达4A的峰值源电流和灌电流能力，，可实现轨到轨的输出驱动。。。。。。其24V的供电耐压增强了应对功率器件开关瞬态振铃的遭受能力。。。。。。
SCT52240Q拥有低至13ns的输入到输出传输延迟，，使得其很是适合高频功率变换器应用。。。。。。
SCT52240Q具有宽输入迟滞，，兼容TTL电平；；；同时可遭受低至-5V的负压输入，，增强了输入抗噪性。。。。。。
SCT52240Q极低的静态电流可降低功率变换器的待机功耗。。。。。。SCT52240Q的各通道驱动电路接纳了无交叠设计，，阻止了输出级共通的危害。。。。。。两个通道的输入引脚INA和INB拥有严酷匹配的传输延迟，，且其输出端设有强制的死区时间，，这使得两个通道能够并联输出，，为系统提供更强的驱动能力。。。。。。
SCT52240Q具有170°C的过温�；；；�。。。。。。SCT52240Q接纳SOP-8封装。。。。。。


应用：

  • IGBT/MOSFET栅极驱动
  • 变频器
  • 开关电源
  • 电机控制
  • 光伏逆变器

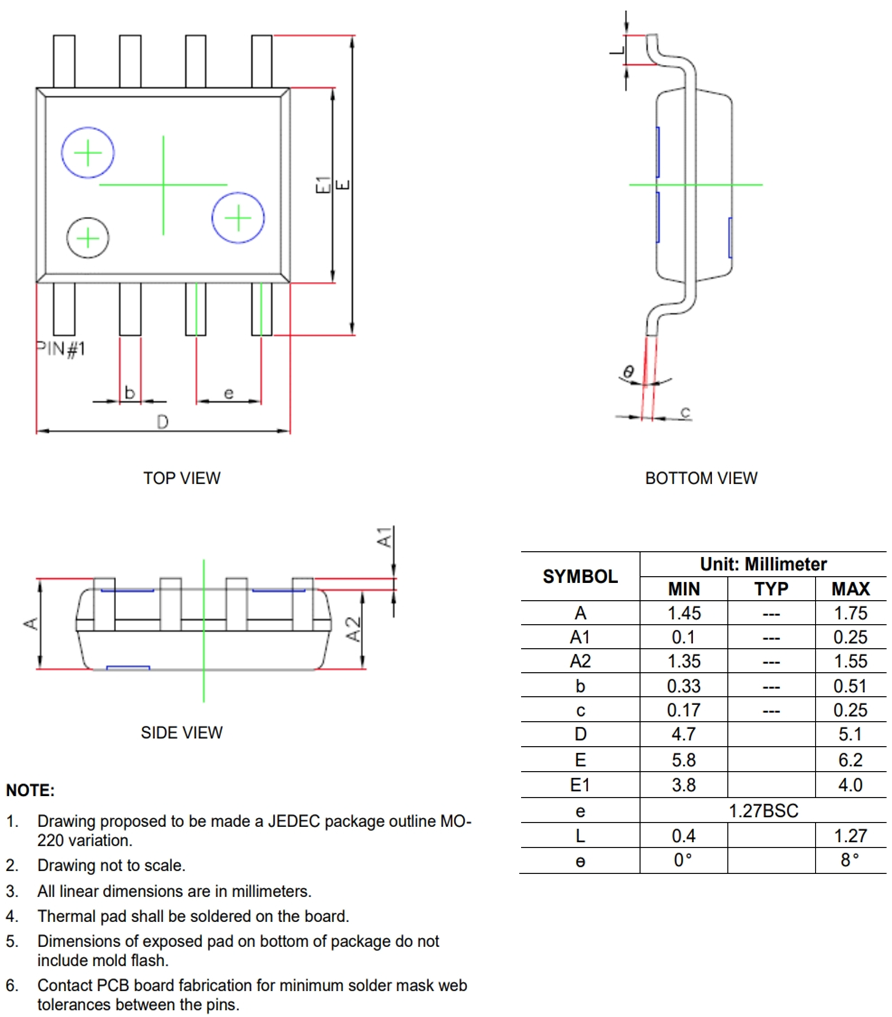

封装信息

SCT52240QSTDR
+ -
